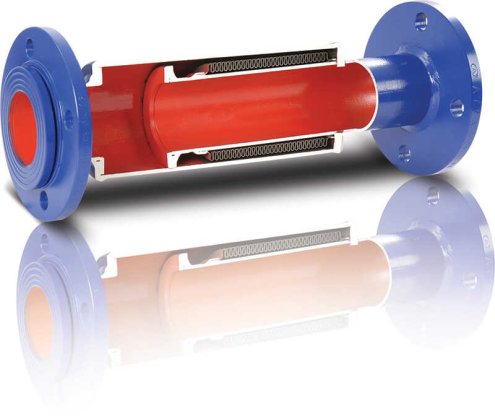

Dıştan Basınçlı Kompansatör

Dıştan basınçlı kompansatörler, çok uzun boru hatlarında meydana gelen yüksek genleşme miktarlarını başarılı bir şekilde absorbe edebilmek için kullanılan önemli bir bileşendir. Bu tür boru hatlarında çok sayıda boğum olduğunda, kompansatörün burulma riski artar. Bu riski minimize etmek için laynerler kullanılabilir, ancak en etkili çözüm dıştan basınçlı kompansatörlerin uygulanmasıdır. Ayrıca, yüksek basınçlarda ve yüksek genleşme miktarlarına dayanma gerekliliği duyulan akışkanlar için (örneğin, kızgın yağ gibi) ideal bir çözüm sunarlar.

ıştan basınçlı kompansatörler, akışkanın yönünün değiştirilmesi ve basıncın kompansatörün dışına da uygulanması ile yüksek basınç ve genleşme miktarlarına dayanabilen bir kompansatör oluşturur.

Yapısı: Bu kompansatörler, tasarım ve üretim aşamasında EJMA (Expansion Joint Manufacturers Association) standartlarına uyarlar ve basınç ile sıcaklık değerleri DIN 2401 standartlarına uygun olarak belirlenir.

Malzeme Yapısı: Kompansatörlerin körükleri ve laynerleri, DIN 17440 standardına uygun paslanmaz çelikten üretilirken, bağlantı parçaları paslanmaz çelik veya karbon çelikten yapılabilir. İstenirse, diğer malzemelerle de üretilebilirler.

Bağlantılar: Dıştan basınçlı kompansatörler, sabit flanşlı, döner flanşlı, kaynak boyunlu, dişli veya yivli bağlantılara sahip olabilirler.

Nominal Çap: DN 25 (1") - DN 1500 (60")

Basınç Değerleri: Standart olarak PN16 basınç sınıfında üretilirler, ancak daha yüksek basınç sınıfları için özel tasarımlarla imal edilebilirler. Operasyon basıncı, nominal çapa ve operasyon sıcaklığına bağlı olarak değişebilir.
