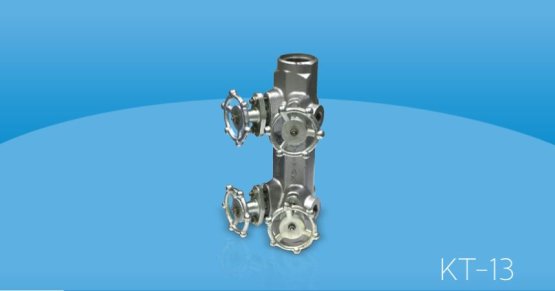

KT-13 Buhar Dağıtım ve Kondens Toplama İstasyonu

KT-13 Buhar Dağıtım ve Kondens Toplama İstasyonu, buharın dağıtımı ve yoğuşma suyunun toplanması için kullanılan pistonlu stop vanalı bir cihazdır. Bu istasyonlar, montaj şekline göre buharın dağıtılması veya kondens suyunun toplanması için kullanılabilirler.

Montaj: KT-13, dikey kurulum için tasarlanmıştır. Kurulum sonrasında, ısı kayıplarını en aza indirmek ve personeli yanık risklerine karşı korumak için kondens toplama bölümünün yalıtılması önerilir.

Buhar Dağıtımı: Tavsiye edilen kurulum şekli, buhar giriş bağlantısının kondens toplama bölümünün üst kısmına yerleştirilmesidir. En alt kısma bir kondens toplama seti eklenmelidir. Bu kondens toplama setine yönlendirilen tahliye, mümkünse kondens hattına geri dönmelidir. Eğer atmosfere tahliye edilecekse, bir difüzör kullanılması tavsiye edilir.

Kondens Toplama: Önerilen kurulum şekli, kondens çıkışının üst kısıma kurulduğu şekildir. Kondens toplama bölümünün altına bir blöf için bir stop vana yerleştirilmelidir. Ayrıca, bir difüzör kurulması tavsiye edilir.

Çalışma: Çalışma sırasında piston valfleri tamamen açık veya tamamen kapalı olmalıdır. Piston valfler, akış ayarı için tasarlanmamıştır ve geniş sızdırmazlık alanları sayesinde ayrı bir vanaya ihtiyaç duyulmaz.

Teknik Özellikler:

• Maksimum Basınç: 51 bar
• Maksimum Sıcaklık: 425 °C
• Maksimum Çalışma Basıncı: 41.5 bar
• Maksimum Çalışma Sıcaklığı: 425 °C (28 bar)
• Kv Değeri: 1.8 m3/saat

Bağlantı Şekilleri:

• Dişli - NPT (ANSI B1 20.1) veya BSP (BS 21) standardına uygun
• Soketli - ANSI B 16.11 standardına uygun
• Flanşlı - DIN 2635 standardına veya ANSI 150 veya 300 lb standardına uygun

KT-13 Buhar Dağıtım ve Kondens Toplama İstasyonu, buhar ve kondens yönetimini etkili bir şekilde sağlamak için kullanışlı bir cihazdır.
