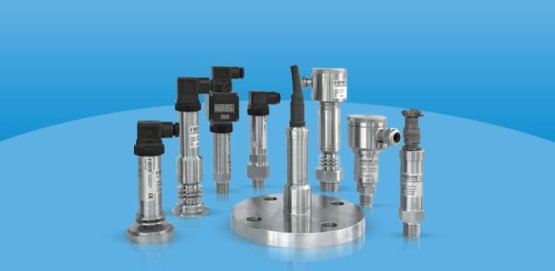

BT-01 Hidrostatik Basınç Transmitteri

BT-01 Hidrostatik Basınç Transmitteri, tanklarda sıvı seviyesi ölçümü için kullanılan bir cihazdır. Bu cihaz, tank içerisindeki değişen mekanik sıvı basıncının transmitter gövdesinde bulunan diyaframı gerdirip sıkıştırmasını algılar. Sıvı yüksekliği değiştikçe, hidrostatik basınç değişir ve bu da diyafram üzerindeki baskıyı artırır veya azaltır. Bu değişiklik, elektrik devresinde direnç değişimine neden olur ve bu direnç değişimi elektronik kartlar vasıtasıyla sinyallere dönüştürülerek sıvı seviyesi ölçümü yapılır. Hidrostatik basınç transmitteri hem basınçsız hem de basınçlı tanklarda çalışabilir, ancak basınçlı tanklar için ekstra bir basınç hücresi aparatının cihaza eklenmesi gerekir.

Kurulum:

• Hidrostatik basınç transmitterleri, tankın en düşük noktasına dikey veya yatay olarak monte edilmelidir.
• Tank veya borulara flanşlı veya dişli bağlantı yapılarak kurulum yapılabilir.

Avantajları:

• Toz, köpük, buhar ve kirlenmeye karşı dayanıklıdır.
• Viskozite, iletkenlik ve di-elektriklenme gibi zorluklarla başa çıkabilir.
• Montaj yapılan yerin geometrik şeklinden bağımsız çalışabilir.
• Kalibrasyona gerek kalmadan kolay kurulum sağlar.
• Farklı uygulamalar için çeşitli çözümler sunar.

Uygulama Alanları:

• Kimya ve petrokimya tankları.
• Petrol ve doğalgaz endüstrisi.
• Farmasötik uygulamalar.
• Gıda endüstrisi.
• Patlayıcı karışım tankları.
• Denizcilik sektörü.

Teknik Özellikler:

• Kapak: AISI 316 & Titanium (Opsiyonel Aluminyum)
• Bağlantı: ¼”- ½“ BSP/NPT (Opsiyonel ¼”-2” G-M)
• Diyafram: AISI 316, Seramik, Hastelloy C, Titanyum
• Maks. Çalışma Sıcaklığı: -40/+85 °C (Opsiyonel Lamalı Gövde: -40/+130 °C, Kapiler Gövde: -40/+280 °C)
• Maks. Ölçme Aralığı: 0,1 bar - 1000 bar (Piezodirençli Sensör)
• Besleme Gerilimi: 12-36 VDC
• Analog Çıkış: 4-20 mA Çift Kablolu & HART
• Koruma Sınıfı: IP65/IP67
• Doldurma Sıvısı: Silikonik, Florür, Yağ
• Aksesuarlar: Soğutma Sifonu, Akış Dalgası Sönümleyici, Aşırı Basınç Koruması, Kaynak Nipeli, Braket, Dijital Gösterge.

BT-01 Hidrostatik Basınç Transmitteri, bu özellikleri ile endüstriyel ve ticari tesislerde sıvı seviye ölçümü için yüksek derecede güvenilir ve verimli bir çözüm sunar. Cihazın sağlam yapısı ve çok yönlü uygulama kapasitesi, farklı türde sıvılarla çalışan tank ve sistemlerde etkin bir kullanım imkanı sağlar. Hidrostatik basınç ölçüm yöntemi sayesinde, bu transmitter, sıvı seviyesini doğru ve güvenilir bir şekilde tespit edebilir, böylece operasyonel süreçlerin optimize edilmesine yardımcı olur
