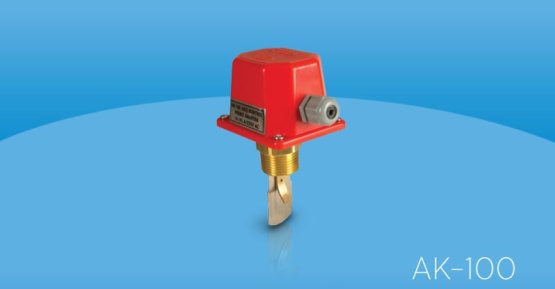

Akış Kontrol Şalteri (AK-100)

AK-100 Akış Kontrol Şalteri, ısıtma, havalandırma, soğutma ve diğer tesisatlarda, bir akışın varlığını tespit etmek ve güvenlik amacıyla kullanılan bir cihazdır. Bu şalterler, iki konumlu elektromekanik regülatörlerden oluşur ve hassas elementlerle donatılmıştır. Elektrik kumanda donanımları, bu şalterlerin sinematizm grubunun bir parçasıdır.

Yapısal ve Teknik Özellikler:

1. Malzeme Yapısı:

   • Basınç Ayar Plakaları: AISI 304 Paslanmaz Çelik

2. Bağlantı:

   • Dişli Bağlantı: 1”

3. Basınç Değerleri:

   • Maksimum 11 bar’a kadar dayanıklılık

4. Çalışma Sıcaklığı:

   • Maksimum çalışma sıcaklığı: 120 ºC

5. Uygulama Alanları:

   • Isıtma, havalandırma ve soğutma tesisatları

6. Montaj:

   • Sıvının akış yönü, şalter üzerindeki okla belirtilen yön ile uyumlu olmalıdır.
   • Üç paletli gösterge elementi, farklı uzunluklarda paletler içerir. Borunun çapına göre paletlerin montajı aşağıdaki gibi yapılır:
     • 1" borular için en büyük iki palet çıkarılır.
     • 2" borular için en büyük palet çıkarılır.
     • 3" borular için üç paletin tümü kullanılır.
     • 3", 4" ve 5" borular için ek palet verilir ve 92, 117 ve 143 mm'ye kısaltılır.
     • 8" - 12" borular için ek paletlerin tümü kullanılır.

7. Elektrik Bağlantısı:

   • Bağlantılar, geçerli normlara ve kullanım şartlarına göre yapılmalıdır. Elektrik bağlantıları için kapağın çıkarılması gerekmektedir.

8. Çalıştırma:

   • Montaj ve elektrik bağlantıları kontrol edilmelidir. Cihaz, fabrika ayarlarına göre minimum diferansiyel değere ayarlanmıştır. Değerleri değiştirmek istenirse, kapağın içindeki mikro switch'in yanındaki vida ayarlanabilir.

AK-100 Akış Kontrol Şalteri, hassas ve güvenilir bir akış kontrolü sağlayarak, tesisat sistemlerinin güvenli ve etkili bir şekilde çalışmasına katkıda bulunur. Bu cihaz, özellikle enerji verimliliği ve sistem güvenliği açısından önem taşır.
