KV-3 Wafer Tip Kelebek Vana

KV-3 Wafer Tip Kelebek Vana, geniş bir uygulama yelpazesinde kullanılan bir vana türüdür. Bu vananın özellikleri ve kullanım alanları şu şekildedir:

Kapama Elemanı ve İşlevi:

• Kelebek vanalarda kapama elemanı, düşey eksende yerleştirilmiş bir mil etrafında dönen bir disktir.
• Montajda disk, tam boru kesitini açan veya kapatan şekilde kendi ekseni etrafında döner.
• Sızdırmazlık, metal klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Ayrıca, sızdırmazlık elemanı vana ile boru arasındaki flanşta conta görevi de yapar.

Avantajları:

• Az basınç kaybı,
• Kolay açılıp kapanma,
• İyi sızdırmazlık,
• Hafiflik,
• Az yer kaplama.

Montaj ve Kullanım:

• Montaj sırasında diskin serbestçe hareket edip etmediği kontrol edilmelidir.
• Vana mili yatay veya düşey konumda olabilir, ancak DN300 ve üzeri için yatay montaj tercih edilir.

Malzeme Yapısı ve Teknik Özellikler:

• Gövde: GG25 Pik Döküm, sağlamlık ve dayanıklılık sunar.
• Klape: AISI316 Paslanmaz Çelik, korozyona karşı mükemmel direnç sağlar.
• Mil: DN25-DN300 için SS420, DN350-DN600 için SS431.
• Bağlantı Tipi: Wafer Tip.
• Maksimum Çalışma Sıcaklığı: 130 ºC.

Uygulama Alanları:

• Isıtma, havalandırma ve iklimlendirme sistemleri.
• Su arıtma ve dağıtım sistemleri.
• Maden sanayii.
• Gemi inşaatı ve sondaj tesisleri.
• Gıda ve kimya işletmeleri.
• Yangın söndürme sistemleri.
• Su, deniz suyu, toz, gaz, atık su ve hava gibi çeşitli ortamlar.

Notlar ve Aktüatör Çeşitleri:

• Tüm çaplar için redüktörlü tip kullanılması tavsiye edilir.
• DN350 ve üzeri Kelebek vanalarda sadece redüktörlü tip üretimi mevcuttur.

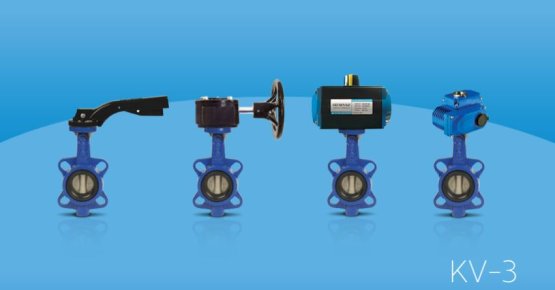

• Aktüatör Çeşitleri: El Kumandalı, Redüktörlü, Tek

Etkili Pnömatik Aktüatörlü, Çift Etkili Pnömatik Aktüatörlü, Elektrik Aktüatörlü/On-Off (Manuel Kol İlaveli). Bu çeşitlilik, farklı operasyonel gereksinimlere ve kullanım kolaylığına uygun esnek seçenekler sunar.
