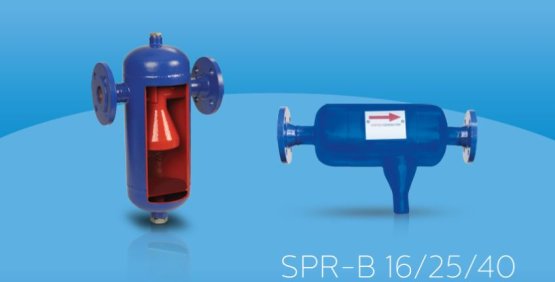

SPR-B Buhar Separatörü Kondens Ayırıcı

Buhar tesisatlarında oluşan ve taşınan sıvıyı merkezkaç (vorteks) kuvveti kullanarak ayırarak filtreden geçirip buhar kondensini tahliye ederek kuru ve temiz buhar elde edilmesini sağlayan bir cihazdır.

SPR-B 16/25/40 Separatörler, değişken buhar hızları ve maksimum 16/25/40 bar'a kadar basınçla çalışan hatlarda separatörün verimini korumak için özel olarak tasarlanmıştır. Bu ürün aynı zamanda proses sistemleri için paslanmaz çelikten özel olarak üretilebilir.

Çalışma Prensibi

Su damlacıkları tesisat borularının tüm kesitlerine düzenli bir şekilde dağılmazlar, bu nedenle borunun alt kısmından sürüklenen buhar kondensi alınması kolaydır. Buhar içindeki su damlacıkları sadece separatörler aracılığıyla toplanabilir. Serbest halde dolaşan buhar, separatöre girdiğinde aşağı doğru konik bir siklon çevresinde santrifüj hareketine başlar. Hızı artan buhar içindeki sıvı partikülleri, damlacıkları ve tortuları cidara doğru savurarak ayırır. Geniş iç hacme sahip kuru ve temiz buhar, toplayıcı konik siklona yönlendirilir ve isteğe bağlı olarak filtreden geçerse tesisattaki yoluna devam eder. Kondens ve tortular ise ayırıcı paslanmaz plakanın altında birikir ve tekrar yukarı çıkamazlar. Kondens, filtreden geçerek kondenstop ile tahliye edilir.

Buhar Separatörü Uygulamaları

• Buhar Kazanı Çıkış Hattına: Besi suyundaki kimyasalların, aşındırıcı sıvıların, yabancı maddelerin ve su damlacıklarının buhar hatlarına taşınmasını önler.

• Kontrol Cihazları Öncesine: Basınç düşürücü, kontrol vanaları, buhar sayaçları gibi ekipmanların verimini artırır ve ömürlerini uzatır.

• Sistem (Proses vb.) Girişlerinde:

  • Buhar türbinleri girişleri,
  • Isıtma bataryaları ve kurutucular
  • Mutfak cihazları, çamaşır makineleri
  • Çok katlı presler (kauçuk ve ağaç presleri)
  • Otoklavlar, sterilizatörler
  • Boya ve apre makinaları
  • Ekmek fırınları
  • Çay ve tütün işletmeleri

Gibi uygulamalarda; sistem girişlerinden önce kuru buhar elde etmek için kullanılır.

Açık buhar tüketilen sistemlerde mutlaka kullanılmalıdır.
