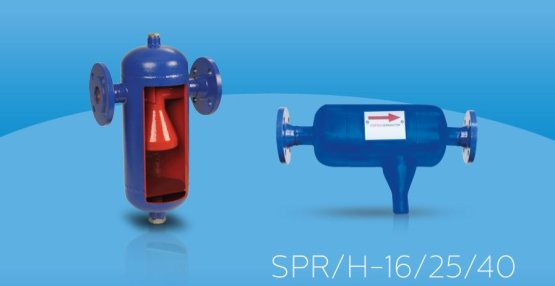

SPR-H Hava Separatörü Kondens Ayırıcı

Hava Separatörü, basınç altında taşınan sıvının içerisinde bulunan havayı, merkezkaç (santrifüj) kuvveti kullanarak ayırarak sıvıyı filtreler ve kurur hale getiren bir cihazdır.

SPR/H-16/25/40 Separatörler, değişken hızlarda çalışan ve maksimum 16, 25, 40 bar'a kadar basınçla çalışan hatlarda separatörün verimini korumak için özel olarak tasarlanmıştır. Bu ürün, proses sistemleri için özel olarak paslanmaz çelikten üretilebilir.

Çalışma Prensibi

Sıvı damlacıkları, boru kesitine düzenli bir şekilde dağılmazlar, bu nedenle borunun alt kısmından akan sıvının alınması kolaydır. Serbest halde dolaşan sıvı damlacıkları yalnızca separatörler aracılığıyla toplanabilir. Serbest haldeki değişken boyuttaki nemli hava, separatöre girdiğinde aşağı doğru konik bir siklon çevresinde santrifüj hareketine başlar. Hızı artan hava içindeki sıvı partikülleri, damlacıkları ve tortuları cidara doğru savurarak ayırır. Geniş iç hacme sahip kuru ve temiz hava, toplayıcı konik siklona yönlendirilir ve (isteğe bağlı olarak filtreden geçerse) tesisattaki yoluna devam eder. Sıvı ve tortular ise ayırıcı paslanmaz plakanın altında birikir ve tekrar yukarı çıkamazlar. Sıvı, filtreden geçerek kondenstop ile otomatik olarak tahliye edilebilir veya manuel olarak tahliye edilebilir. Toplama haznesinde biriken sıvı seviyesi kontrol borusu ile izlenebilir.

Separatör Seçimi ve Verimi

Separatörler, geniş hız aralığında çalışabilir ve sistem verimini artırabilir. Genellikle bağlantı boru çapına göre seçilirler, ancak gerçek seçim giriş basıncına ve debi miktarına bağlı olarak yapılmalıdır. Bu tip separatörler, 10 mikron üzerindeki su damlacıklarının %99'unu ve katı partiküllerin tamamını ayırabilir. Ayrıca bu separatörlerin basınç kaybı %0,95'ten azdır.

Basınçlı Hava Uygulamaları

Basınçlı hava, birçok nedenle separatörden ve filtreden geçirilmelidir. Kompresörün emdiği hava, toz ve çeşitli partiküllerle karıştığı için kompresörden gelen yanmış yağla birlikte sıkışır. Eğer bu su, yağ ve tortular kompresör çıkışında ayrıştırılmazsa, tesisatın tamamına yayılabilir.

Kompresör çıkışında kullanılacak Separatör, su partiküllerinin %99'unu ve katı parçacıkların tamamını havadan ayırabilir. Yüksek hassasiyetli hava gerektiğinde kurutucu ve filtreler de kullanılmalıdır.
