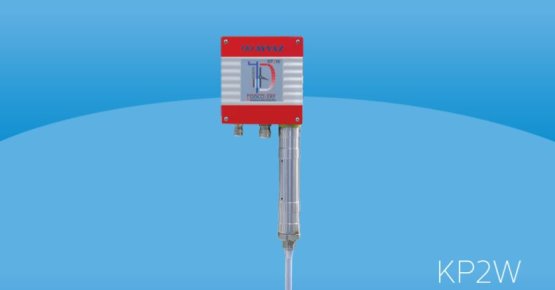

KP2W Kapasitif Seviye Elektrodu

KP2W Kapasitif Seviye Elektrodu, kapasitans ölçme prensibi ile çalışan bir seviye ölçüm cihazıdır. Bu elektrod, iletken ve iletken olmayan sıvılar için sürekli tip seviye ölçümü yapmak amacıyla kullanılır ve içinde 4-20 mA'lik standart bir analog sinyal üreten bir seviye vericisi bulunur.

Çalışma Prensibi:

• Seviyeyi belirlemek için kapasitans ölçme prensibi kullanılır.
• Elektrod çubuğu ve tank duvarı bir kapasitör oluşturur.
• Kapasitenin değeri, levhaların arasındaki dielektrik maddenin özelliklerinden, levhaların alanlarından ve aralarındaki uzaklıktan etkilenir.
• Elektrodun ve tank duvarının alanı sabit olduğundan, değişken olan tek şey tankın içinde bulunan dielektrik maddedir.
• Eğer bu dielektrik madde seviyesi değişirse, plakalar arasındaki akım da seviye ile orantılı olarak değişir.
• Dielektrik madde, sıvı seviyesinin altında tamamen yalıtılmalıdır.

Uygulama Alanları:

• Buhar kazanları
• Sıvı tankları
• Yakıt tankları
• Konsantre tankları
• Deniz uygulamaları
• Glikol tankları
• Gıda makineleri
• Soğutma sıvı tankları
• Gemiler
• Salamura tanklar
• Şarap depoları
• Temiz su depoları
• Yağ tankları
• CO2 sıvı tankları
• Yüksek sıcaklıklı tanklar
• Düşük iletkenlikteki sıvılar
• Sıcak yapışkan ve yüksek viskoziteli asit ve kimyasal sıvılar.

Avantajları:

• Kolay kalibrasyon edilebilir.
• Alt ve üst nokta için kalibrasyon imkanı sunar.
• Hareketli parçalar içermez.
• Kolay montaj edilebilir.
• Yüksek doğruluk sağlar.
• Dayanıklı gövdeye sahiptir.
• Yüksek sıcaklık ve yüksek basınçta çalışabilir.
• İki kablolu bağlantı ile kullanılır.

Bu cihaz, çeşitli endüstriyel uygulamalarda sıvı seviyesini güvenilir bir şekilde ölçmek için kullanılan bir çözümdür.
