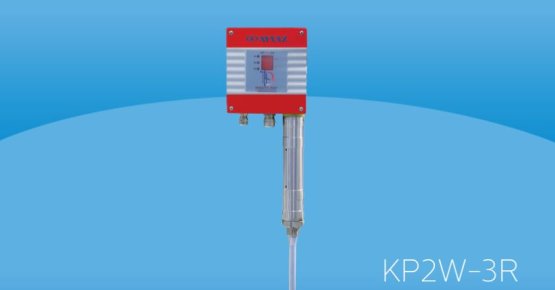

KP2W-3R Kapasitif Seviye Elektrodu

KP2W-3R Kapasitif Seviye Elektrodu, kapasitans ölçme prensibi ile çalışan bir seviye ölçüm cihazıdır ve hem iletken hem de iletken olmayan sıvıların farklı seviyelerini göstermek için kullanılır. Bu elektrod, içinde 4-20 mA'lik standart bir analog sinyal üreten bir seviye vericisi bulunduran entegre bir gövdeye sahiptir. Ayrıca, pano muhafaza kapağı üzerinde bulunan bir ekrandan 4-20 mA analog çıkışı takip edebilirsiniz.

Çalışma Prensibi:

• Seviyeyi belirlemek için kapasitans ölçme prensibi kullanılır.
• Elektrod çubuğu ve tank duvarı bir kapasitör oluşturur.
• Kapasitenin değeri, levhaların arasındaki dielektrik maddenin özelliklerinden, levhaların alanlarından ve aralarındaki uzaklıktan etkilenir.
• Elektrodun ve tank duvarının alanı sabit olduğundan, değişken olan tek şey tankın içinde bulunan dielektrik maddedir.
• Eğer bu dielektrik madde seviyesi değişirse, plakalar arasından geçen akım da seviye ile orantılı olarak değişir.

Uygulama Alanları:

• Buhar kazanları
• Sıvı tankları
• Yakıt tankları
• Konsantre tankları
• Deniz uygulamaları
• Glikol tankları
• Gıda makineleri
• Soğutma sıvı tankları
• Gemiler
• Salamura tanklar
• Şarap depoları
• Temiz su depoları
• Yağ tankları
• CO2 sıvı tankları
• Yüksek sıcaklıklı tanklar
• Düşük iletkenlikteki sıvılar
• Sıcak yapışkan ve yüksek viskoziteli asit ve kimyasal sıvılar.

Avantajları:

• Kolay kalibrasyon edilebilir.
• Alt ve üst nokta için kalibrasyon imkanı sunar.
• Hareketli parçalar içermez.
• Kolay montaj edilebilir.
• Yüksek doğruluk sağlar.
• Dayanıklı gövdeye sahiptir.
• Yüksek sıcaklık ve yüksek basınçta çalışabilir.
• 50-4000pF ölçüm aralığına sahiptir.
