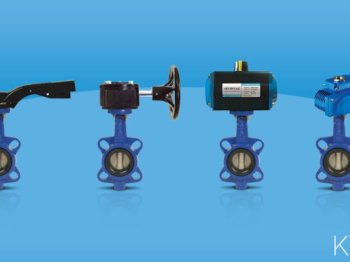

KV-7 Wafer Tip Kelebek Vana

KV-7 Wafer Tip Kelebek Vana, geniş bir kullanım alanına sahip olan, etkili ve verimli bir vana türüdür. Bu vananın özellikleri ve kullanım alanları aşağıda detaylı olarak açıklanmıştır:

Kapama Elemanı ve İşlevi:

• Kelebek vanalarda kapama elemanı, düşey eksende yerleştirilmiş bir mil etrafında dönen bir disktir.
• Disk, montajda kendi ekseni etrafında döner ve böylece tam boru kesitini açar veya kapatır.
• Sızdırmazlık, metal klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Bu elemanlar aynı zamanda vana ile boru arasındaki flanşta conta görevi de üstlenir.

Avantajları:

• Düşük basınç kaybı,
• Kolay açılıp kapanma,
• İyi sızdırmazlık,
• Hafiflik,
• Az yer kaplama.

Montaj ve Kullanım:

• Montaj sırasında diskin serbestçe hareket edip etmediği kontrol edilmelidir.
• Vana mili yatay veya düşey konumda olabilir; DN300 ve üzeri için yatay montaj tercih edilir.

Malzeme Yapısı ve Teknik Özellikler:

• Gövde: GG25 Pik Döküm, dayanıklılık sunar.
• Klape: GGG40.3 Nikel Kaplı Sfero Döküm, korozyona dayanıklı ve sağlam.
• Mil: DN25-DN300 için SS420, DN350-DN600 için SS431.
• Bağlantı Tipi: Wafer Tip.
• Maksimum Çalışma Sıcaklığı: 130 ºC.

Uygulama Alanları:

• Isıtma, havalandırma ve iklimlendirme sistemleri,
• Su arıtma ve dağıtım sistemleri,

• Maden sanayii,
• Gemi inşaatı ve sondaj tesisleri,
• Şeker sanayi, gıda ve kimya işletmeleri,
• Yangın söndürme sistemleri,
• Su, deniz suyu, toz, gaz, atık su ve hava gibi çeşitli ortamlarda kullanılabilir.

Notlar ve Aktüatör Çeşitleri:

• Kelebek vanalarda tüm çaplar için redüktörlü tip kullanılması tavsiye edilir.
• DN350 ve üzeri kelebek vanalarda sadece redüktörlü tip üretimi mevcuttur.
• Aktüatör Çeşitleri: El Kumandalı, Redüktörlü, Tek Etkili Pnömatik Aktüatörlü, Çift Etkili Pnömatik Aktüatörlü, Elektrik Aktüatörlü/On-Off (Manuel Kol İlaveli) seçenekleri mevcuttur, bu çeşitlilik farklı operasyonel gereksinimlere uygun esneklik sunar.
