Düz Flanş / Flat Flange - PN 16, EN 1092-1

Bu düz flanş (flat flange), boru sistemlerinde iki borunun birleştirilmesi ve bağlantı yapılması için kullanılan önemli bir bağlantı elemanıdır. PN 16 basınç sınıfında ve EN 1092-1 standardına uygun olarak üretilmiştir. Üstün kaliteli malzemelerden üretilen bu flanş, uzun ömürlü ve dayanıklıdır.

Çeşitli endüstriyel uygulamalarda kullanılmak üzere tasarlanmış olup, yüksek basınç ve sıcaklık koşullarında güvenle kullanılabilir.

Teknik Özellikler

Boru / Pipe Nominal Size (DN)	Flanş Dış Çapı (D) (mm)	Fatura (Face) (mm)	Cıvatalar (Bolts)	Ağırlık (Weight) (kg)
15	95	45	4 M12	0.60
20	105	58	4 M12	0.90
25	115	68	4 M12	1.20
32	140	78	4 M16	1.80
40	150	88	4 M16	2.20
50	165	102	4 M16	2.60
65	185	122	4 M16	3.40
80	200	138	8 M16	4.20
100	220	158	8 M16	5.80
125	250	188	8 M20	8.00
150	285	212	8 M20	10.80
200	340	268	8 M20	17.50
250	405	320	12 M20	26.40
300	460	378	12 M20	35.60
350	520	438	16 M20	50.00
400	580	490	16 M24	65.00
450	640	550	20 M24	78.00
500	715	610	20 M24	97.00
600	840	720	20 M27	130.00
700	910	788	24 M27	180.00
800	1025	898	24 M30	230.00
900	1125	998	28 M30	290.00
1000	1255	1118	28 M33	350.00

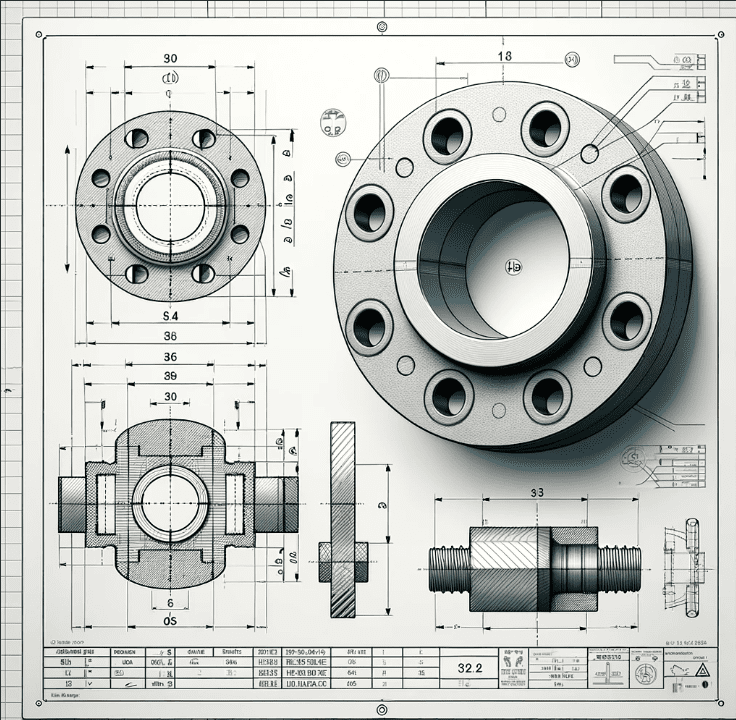

Teknik Çizimler

---
