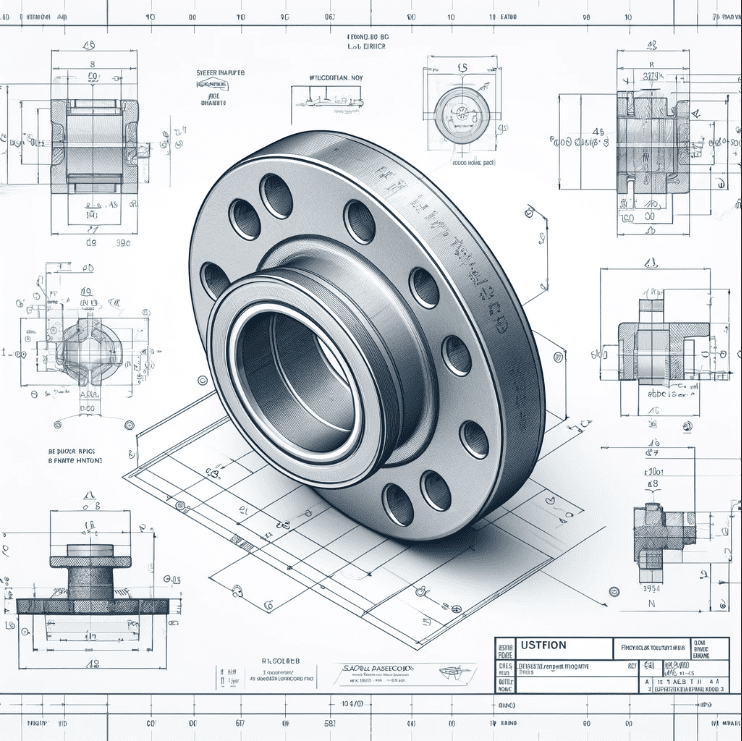

Düz Flanş / Flat Flange - PN 40, EN 1092-1

Bu düz flanş (flat flange), boru sistemlerinde iki borunun birleştirilmesi ve bağlantı yapılması için kullanılan önemli bir bağlantı elemanıdır. PN 40 basınç sınıfında ve EN 1092-1 standardına uygun olarak üretilmiştir. Üstün kaliteli malzemelerden üretilen bu flanş, uzun ömürlü ve dayanıklıdır.

Çeşitli endüstriyel uygulamalarda kullanılmak üzere tasarlanmış olup, yüksek basınç ve sıcaklık koşullarında güvenle kullanılabilir.

Teknik Özellikler

Boru / Pipe Nominal Size (DN)	Flanş Dış Çapı (D) (mm)	Fatura (Face) (mm)	Cıvatalar (Bolts)	Ağırlık (Weight) (kg)
15	95	45	4 M12	0.60
20	105	58	4 M12	0.90
25	115	68	4 M12	1.20
32	140	78	4 M16	1.70
40	150	88	4 M16	2.20
50	165	102	4 M16	2.60
65	185	122	8 M16	3.90
80	200	138	8 M16	5.20
100	235	162	8 M20	7.20
125	270	188	8 M24	10.00
150	300	218	8 M24	13.00
200	375	285	12 M27	23.00
250	450	345	12 M30	35.00
300	515	410	16 M30	50.00
350	580	465	16 M33	70.00
400	660	535	20 M33	100.00
450	685	565	20 M36	115.00
500	755	620	20 M36	140.00
600	890	725	20 M39	180.00
700	995	810	24 M42	240.00
800	1110	920	24 M45	300.00

Teknik Çizimler

---
