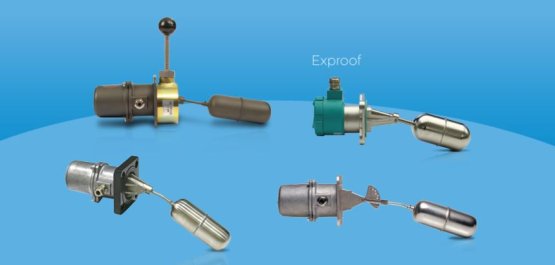

C-4 Mekanik Seviye Göstergesi

C-4 Mekanik Seviye Göstergesi, sıvı seviyesindeki değişimleri hassas bir şekilde takip eden ve bu bilgiyi elektrik sinyallerine dönüştüren bir cihazdır. Sıvı seviyesindeki yükselme veya düşme, şamandırayı aşağı ve yukarı hareket ettirir. Bu hareket, kutu içindeki mikro anahtarı etkiler ve şamandıranın durumuna göre kontak sağlar. Mikro anahtarlar, normalde açık ya da kapalı tipte elektrik bağlantısı yapılabilen yapıdadır ve pompa, selenoid vana, alarm düzeni, sinyal lambası gibi cihazlara sinyal göndererek sistemin verimli ve güvenli çalışmasını sağlar.

Kurulum ve Montaj: C-4 seviye şalteri, tankın duvarına yatay olarak monte edilmelidir. Kolay sökülüp takılabilmesi için kuyruklu flanş kullanılabilir. Yüksek ve alçak seviye kontakları için, seviye şalterinin flanş üzerindeki ok işaretinin gösterdiği yönde monte edilmesi önerilir.

Uygulama Alanları:

• Basınçlı ve basınçsız kaplar.
• Tatlı su tankları.
• Pis su tankları.
• Yakıt tankları.
• Buhar jeneratörleri.
• Hidroforlar.
• Su arıtma sistemleri.
• Buhar kazanları.

Avantajlar:

• Manyetik çalışma prensibi.
• Geniş ayar aralığı.
• Sızdırmaz yapı.
• Uzun ömürlü kullanım.
• Çok çeşitli uygulama alanlarına uygunluk.

Aksesuarlar:

• Test kolu ve ayar kolu mevcuttur.

Yüksek sıcaklık ve basınç gereksinimleri için müşteri temsilcisi ile iletişime geçilmelidir.

Teknik Özellikler:

• Şamandıra: AISI 316L Paslanmaz Çelik
• Flanş Malzemesi: AISI 304 (Opsiyonel olarak PN16 Karbon Çelik)
• Kapak: Alüminyum
• Koruma Sınıfı: IP66
• Maksimum Çalışma Sıcaklığı: 150 ºC
• Maksimum Çalışma Basıncı: 16 bar
• Mikro Anahtar: 16 A
• Maksimum Anahtar Gerilimi: 480 VAC/DC
• Kontakt Tipi: NO/NC
• Kontrol Aralığı: 20-180 mm (Bu aralığın üstündeki limitler için birden fazla C-4 kullanılması gerekmektedir).
