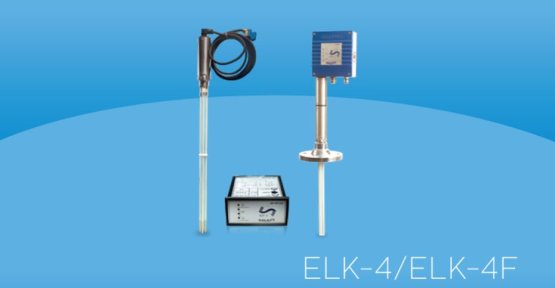

ELK-4 Seviye Şalteri

ELK 4/ELK 4F Kompakt Sistem Seviye Elektrodu, iletkenlik ölçüm prensibi temelinde çalışan bir cihazdır ve iletken sıvılarda dört ayrı seviye tespiti yapabilir. Bu dört seviye, üst seviye alarm, alt seviye alarm, pompa start ve pompa stop işlevlerine karşılık gelir ve her biri için ayrı bir kontak noktası bulunmaktadır.

ELK 4/ELK 4F, tüm bu fonksiyonların kontrolünü doğrudan pano içerisinde sağlar, bu nedenle harici bir kontrol düzeneğine ihtiyaç duymaz. Cihaz, elektrodun ısı yalıtımını sağlamak için özel olarak tasarlanmış kanatlı bir soğutma borusuna sahiptir. Alt alarm, üst alarm, start ve stop gibi çalışma fonksiyonları pano muhafaza kapağı üzerinden takip edilebilir.

Cihaz, sıvı seviyesini belirlemek için sıvının iletkenliğini kullanır. Elektrodun sıvı içinde bulunup bulunmadığı (daldırılmış / açıkta durumu) ve makas noktasına ulaşılıp ulaşılmadığı durumlar bu iletkenlik ölçümüyle saptanır.

Montaj öncesinde, elektrod çubuklarının boyları, belirlenen kontak seviyelerine göre ayarlanmalıdır. Bu, maksimum veya minimum alarm, bir valf veya pompanın kontrolü gibi işlevler için önemlidir.

ELK 4/ELK 4F'nin teknik özellikleri şunlardır:

• Bağlantılar: Flanşlı veya dişli.
• Basınç Değerleri: Maksimum 32 bara kadar.
• Çalışma Sıcaklığı: Maksimum 238 ºC'ye kadar.

Uygulama Alanları geniş olup, buhar kazanları, besleme tankları ve kimyasal uygulamalar gibi çeşitli alanlarda etkin bir şekilde kullanılabilir. ELK 4/ELK 4F, endüstriyel ortamlarda sıvı seviye kontrolü için pratik ve güvenilir bir çözüm sunar.
