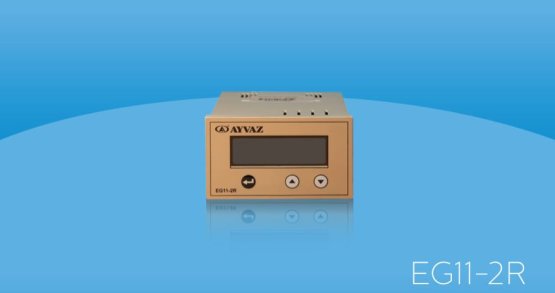

EG-11-2R Seviye Ölçüm ve Kontrol Panosu

EG-11-2R Seviye Ölçüm ve Kontrol Panosu, sıvı seviye ölçümü ve kontrolü için özel olarak tasarlanmış bir pano tipi cihazdır. EG11 modeli, şamandıralı olarak tek başına veya MG33 modeli ile birlikte oransal çubuk olarak kullanılabilmektedir.

Bu sistemde, sezgi elemanları olarak şamandıra içine yerleştirilen mıknatıs ve tüpte bulunan reed switchler kullanılmaktadır. Sıvı seviyesindeki değişiklikler şamandırayı tüp ekseninde doğrusal olarak hareket ettirir ve bu hareket sırasında mıknatıs, reed switchlerin durumunu değiştirir. Bu durum değişikliği, EG11-2R cihazına seviye bilgisi olarak iletilir ve cihaz, bu bilgiyi akım (4-20 mA / 0-20 mA) ve voltaj (0-10 V (0-2.5V/5V/7.5V/10V)) sinyaline dönüştürür. Bu çıkışlar, cihazın menüsünden seçilebilir.

Cihazın üzerinde bulunan ekranda, tankın seviye bilgisi yüzde (%) olarak gösterilir ve ayarlanan seviye oranlarına göre röle çıkışları değiştirilir. Bu röle durumları LCD ekranda gösterilmektedir.

EG11-2R'da iki adet SPDT röle çıkışı bulunmakta olup, bu röleler sayesinde motor, pompa, motorlu vana, selonoid valf, sesli veya ışıklı alarm gibi çeşitli cihazlar kontrollü olarak çalıştırılabilir.

EG11-2R Panonun Özellikleri:

• Besleme Gerilimi: 220 VAC 50/60 Hz (Opsiyonel 24 VDC)
• Analog Çıkışlar: 4-20 mA / 0-20 mA / 0-10 V (0-2.5V/5V/7.5V/10V)
• Aksesuarlar: Dijital Gösterge
• Röle: 2 Adet SPDT, 250 VAC 50/60 Hz, 7 A
• Koruma Sınıfı: IP 30 DIN 40050
• Maksimum Çevre Sıcaklığı: 70 ˚C (158 ˚F)
• Ağırlık: 240 gr
• Boyutlar: 10360109 mm (En, Boy, Derinlik)

Avantajları:

• İstenilen noktalarda kontak alabilme.
• Hem açık hem kapalı kontak alabilme.
• PLC olmayan yerlerde kullanılabilme.
• Sezgi elemanından uzak

ta kullanılabilme.

• Uzun ömür ve dayanıklılık.
• Tamamen paslanmaz çelik yapı.
• Basit montaj ve kolay kullanım.

EG-11-2R, çok çeşitli uygulama alanlarına sahiptir. Bu alanlar arasında pis su ve sintine tankları, atık/temiz su tankları, gıda sanayi, atmosferik yakıt tankları ve kimyasal/petrokimyasal tanklar gibi alanlar bulunmaktadır. Bu geniş kullanım yelpazesi, EG-11-2R'ın endüstriyel ve ticari ortamlarda sıvı seviye kontrolü için ideal bir çözüm olduğunu göstermektedir.
