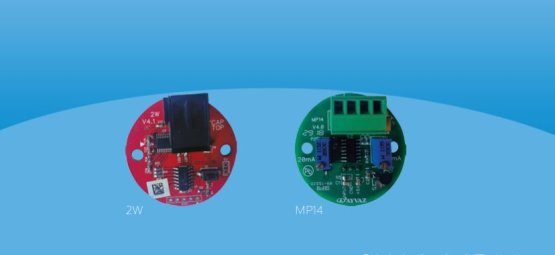

2W & MP14 Elektronik Kartlar

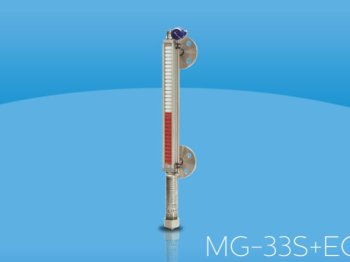

2W ve MP14 Elektronik Kartları, EG-11 seviye akım dönüştürücüsü ile birlikte kullanılan ileri düzey bileşenlerdir. EG-11, seviye bilgisini 4-20 mA akım sinyaline dönüştüren bir cihazdır ve şamandıralı olarak tek başına veya MG33 ürünüyle birlikte oransal çubuk olarak kullanılabilir.

Bu sistemde iki farklı elektronik kart seçeneği mevcuttur: üç kablolu (3-Wire) MP14 kartı ve iki kablolu (2-Wire) loop bağlantılı 2W kartı. Her iki kart da sıvı seviye ölçümü için özel olarak tasarlanmış 4-20 mA akım verici kartlardır.

EG-11'de kullanılan sezgi elemanları, şamandıra içine yerleştirilen mıknatıs ve tüp içerisine monte edilen reed switchlerdir. Sıvı seviyesindeki değişimler, şamandıranın doğrusal hareketini sağlar ve bu hareket sırasında mıknatıs, reed switchlerin durumunu değiştirir.

Bu durum değişimi, seviye bilgisinin (2W / MP14) elektronik karta iletilmesine yol açar. Elektronik kartlar, EG11 seviye ölçüm çubuğundan aldıkları seviye bilgisini 4-20 mA akım sinyaline çevirerek otomasyon cihazları için uygun hale getirir. 2W elektronik kartı, PLC sistemlerine uygun iki kablolu (2-Wire) bağlantıyla kullanılır ve hem besleme enerjisini alır hem de seviyeyle lineer değişen akım çıkışı sağlar.

MP14 elektronik kartı ise üç kablolu (3-Wire) bağlantı ile kullanılır ve kart üzerindeki dört girişten ikisi kısa devreye sahiptir. Bu kartın alt ve üst seviye ayarları, üzerindeki trimmer dirençleri ile yapılabilir.

Elektronik Kartların Özellikleri:

• Besleme Gerilimi: 12 - 30 VDC
• Analog Çıkış: 4-20 mA
• Maksimum Çevre Sıcaklığı: 70 ˚C (158 ˚F)
• Kablo Kesiti: 0,5 mm² (AWG 20) - 2,5 mm² (AWG 12) (Esnek silikon kablo tavsiye edilir)
• Klemens Türü: Vidalı Soket Tipi Terminal
• MP14 Akım Verici Kart: 3-Wire Loop Bağlantı
• 2W Akım Verici Kart: 2-Wire Loop Bağlantı

Avantajlar:

• Alt ve üst seviye noktalarını kolayca kalibre edebilme.
• Oransal çubuk üzerinde istenilen noktayı belirleyebilme (sadece 2W kart için).
• PLC sistemlerine uygunluk.
• 2W kartı için kablo avantajı.
• Uzun ömür.
• Komple paslanmaz

çelik yapı.

• Basit montaj ve kullanım kolaylığı.

Ayvaz'ın 2W ve MP14 Elektronik Kartları, sıvı seviye ölçümünde yüksek performans ve verimlilik sağlayarak endüstriyel otomasyon sistemlerine büyük avantajlar sunmaktadır. Bu kartlar, seviye ölçümü için gelişmiş bir çözüm olarak, kullanıcılara kolay kalibrasyon, esnek ayar seçenekleri ve dayanıklı yapı sağlar.
