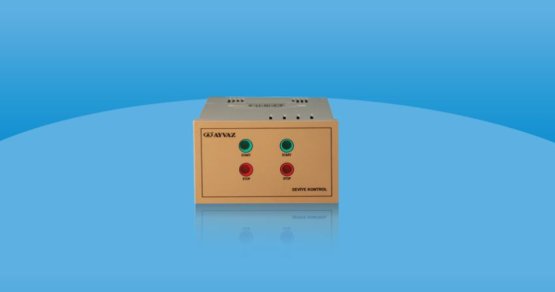

Çift Röleli Kontrol Panosu

Çift Röleli Kontrol Panosu, özellikle AU-22 veya MG-33 seviye göstergeleri ile birlikte kullanılmak üzere tasarlanmıştır. Bu kontrol paneli, Mono-Stable Switchler ile uyumlu çalışır. Panelde bulunan kırmızı anahtar, sıvı seviyesindeki değişimlere bağlı olarak hareket eden manyetik bir şamandıra tarafından aktive edilir. Bu anahtarın konum değişikliği, paneldeki sinyali tetikler ve bu sinyal, RL-1 ve RL-2 röleleri aracılığıyla motora veya selonid valfe komut verir. Ayrıca, gerektiğinde dip ve yukarı alarm bağlantıları da yapılabilmektedir.

Bu kontrol panosu için iki farklı alarm sistemi opsiyonu sunulmaktadır:

1. Manuel Sistem: Tek mono stabil switch ile belirlenen bir noktada alarm verilebilir. Ek bir bromlu buton ile bu alarm manuel olarak kapatılabilir.

2. Otomatik Sistem: Bir mono stabil switch ile belirlenen noktada alarm verilir ve bu alarm otomatik olarak kesilebilir.

Teknik Özellikler:

• Kontrol Paneli

  • Besleme Gerilimi: 220 VAC
  • Frekans: 50Hz
  • Güç Tüketimi: Maksimum 3,6 W

• Röle

  • Kontrol Voltajı: Maksimum 250 VAC
  • Anahtarlama Akımı: Maksimum 2 A
  • Çalışma Ortam Sıcaklığı: -15 °C ila 60 °C

• Mono-Stable Switch

  • Temas Direnci: 50 mΩ
  • Kapasite: 0.25 pF
  • İzolasyon Direnci: 1.4 x 10⁹ Ω
  • Çalışma Ömrü: 500.000 açma/kapama sonrası işlevini sürdürür
  • Kablo: 0,50 mm², çok telli ve ekranlı kablo kullanımı gereklidir

Uyarılar:

Kontrol panosu, diğer enerji hatlarından ve endüktif özelliği olan cihazlardan uzak bir şekilde monte edilmelidir. Bu, cihazın etkin ve güvenli çalışmasını sağlamak için önemlidir. Ayvaz'ın bu kontrol panosu, endüstriyel otomasyon sistemlerinde etkili bir seviye kontrolü ve alarm yönetimi sunar.
