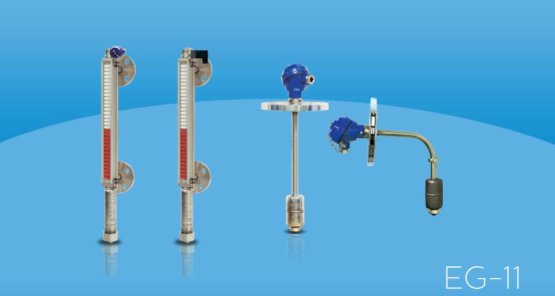

EG-11 Seviye Ölçüm Cihazı

EG-11 Seviye Ölçüm Cihazı, kapalı çevrimle çalışan bir kontrol cihazıdır ve sıvı seviyesini ölçmek için kullanılır. Bu cihazın ana sezgi elemanı şamandıradır. Sıvı seviyesindeki değişiklikler, şamandıranın tüp boyunca doğrusal hareketine neden olur. Şamandıranın hareketi, içinde bulunan daimi mıknatısın yaratmış olduğu manyetik alanı kullanarak yardımcı sezgi elemanı olan reed switch'leri etkiler. Reed switch'lerin açık veya kapalı olma durumuna göre sinyal üretilir. Üretilen bu sinyal, dijital gösterge elemanı tarafından algılanır ve konumu bildirir.

EG-11 seviye kontrol cihazları, üstten bağlantısı yapılan tanklardaki seviyeyi, tankın şekline bağımsız olarak kontrol panosu ile birlikte 4-20mA ve 4-20V otomasyon sistemine çıkış vererek ölçer. Cihazın içine monte edilen reed switch'ler, boru üzerinde hareket eden manyetik şamandıra nedeniyle sinyal üretir. Bu sinyali EG-112R kontrol panosu kullanarak 4-20mA veya 4-20V sinyaline çevirebiliriz.

Ayrıca, cihazın kontrol panosu üzerinden istenilen noktalarda 4 adet kontak almak da mümkündür. Direkt olarak 4-20mA otomasyon sinyaline uyumlu sistemlerde, pano olmadan cihaza imalat sırasında entegre edilmiş bir konvertör ile bu sinyali iletebilirsiniz.
