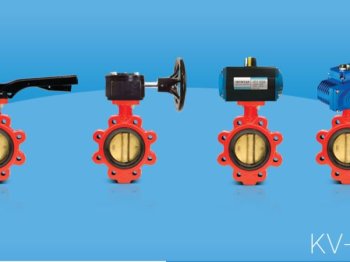

KV-20 Lug Tipi Kelebek Vana

KV-20 Lug Tipi Kelebek Vana, endüstriyel uygulamalar için özel olarak tasarlanmış bir vana türüdür ve aşağıdaki özelliklere sahiptir:

Kapama Elemanı ve İşlevi:

• Kelebek vanalarda kapama elemanı, düşey eksende yerleştirilmiş bir mil etrafında dönen bir disktir.
• Disk, monte edildiğinde kendi ekseni etrafında döner ve böylece tam boru kesitini açabilir veya kapatabilir.
• Sızdırmazlık, metal klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Bu elemanlar, vana ile boru arasındaki flanşta da conta görevi üstlenir.

Avantajları:

• Düşük basınç kaybı,
• Kolay açılıp kapanma,
• İyi sızdırmazlık,
• Hafiflik,
• Az yer kaplama.

Montaj ve Kullanım:

• Montaj sırasında diskin serbestçe hareket edip etmediği kontrol edilmelidir.
• Vana mili yatay veya düşey konumda olabilir.

Malzeme Yapısı ve Teknik Özellikler:

• Gövde: GGG-40.3 Sfero Döküm, dayanıklılık sunar.
• Klape: Alüminyum Bronz, korozyona dayanıklı ve sağlam.
• Mil: AISI 420 Paslanmaz Çelik.
• Bağlantı Tipi: Lug Tip.
• Maksimum Çalışma Sıcaklığı: 80 ºC.

Uygulama Alanları:

• Deniz suyu,
• Gemi inşaatı ve sondaj tesisleri,
• Isıtma, havalandırma ve iklimlendirme sistemleri,
• Su arıtma ve dağıtım sistemleri,
• Yağ ve gres hatları,
• Gaz, atık su ve hava.

Notlar ve Aktüatör Çeşitleri:

• Tüm çaplar için redüktörlü tip kullanılması tavsiye edilir.
• DN250 ve üzeri kelebek vanalarda sadece redüktörlü tip üretimi mevcuttur.

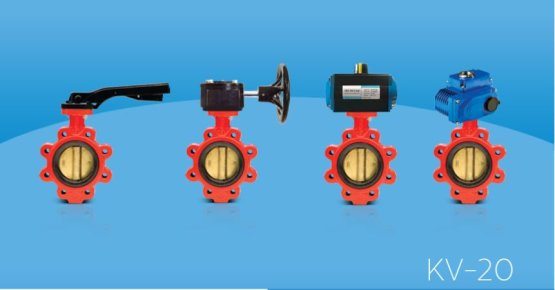

• Aktüatör Çeşitleri: El Kumandalı, Redüktörlü, Tek Etkili Pnömatik Aktüatörlü, Çift Etkili Pnömatik Aktüatörlü, Elektrik Aktüatörlü/On-Off (Manuel Kol İlaveli).
