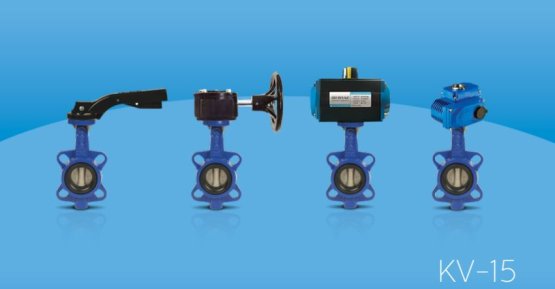

KV-15 Wafer Tip Kelebek Vana

KV-15 Wafer Tip Kelebek Vana, çeşitli endüstriyel ve ticari uygulamalar için tasarlanmış, yüksek verimlilik ve kullanım kolaylığı sunan bir vana türüdür. Bu vananın özellikleri ve kullanım alanları şu şekildedir:

Kapama Elemanı ve İşlevi:

• Kelebek vanalarda kapama elemanı, düşey eksende yerleştirilmiş bir mil etrafında dönen bir disktir.
• Montajda disk, tam boru kesitini açan veya kapatan şekilde kendi ekseni etrafında döner.
• Sızdırmazlık, metal klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Bu elemanlar, vana ile boru arasındaki flanşta da conta görevi yapar.

Avantajları:

• Düşük basınç kaybı,
• Kolay açılıp kapanma,
• İyi sızdırmazlık,
• Hafiflik,
• Az yer kaplama.

Tasarım ve Uygulamalar:

• Ayvaz KV-15, DIN standartlarındaki flanşların arasına monte edilmek üzere tasarlanmıştır ve kolla çalıştırılmaya uygundur.
• Vana lastiği ve disk, uygun ortama göre farklı malzemelerden seçilebilir.
• Tüm çaplar için redüktör kullanımı tavsiye edilir. DN300 ve üzeri çaplar için yalnızca redüktörlü tip üretilir.

Malzeme Yapısı ve Teknik Özellikler:

• Gövde: Sfero Döküm GGG 40.3, dayanıklılık sunar.
• Disk: Alüminyum Bronz, korozyona karşı dayanıklı.
• Conta: EPDM, geniş sıcaklık aralığında iyi sızdırmazlık sağlar.

Mil: DN40-DN300 için SS420, DN350-DN600 için SS431, yüksek mukavemet ve korozyon direnci sunar.

• Bağlantı Tipi: Wafer Tip, kolay montaj ve sağlam bağlantı sağlar.
• Nominal Çap: DN 40-300 (PN16), DN 350-600 (PN10).
• Basınç Değerleri: Maksimum 16 bar'a kadar dayanıklıdır.
• Sıcaklık Aralığı: Malzeme yapısına bağlı olarak -10 ºC’den 110 ºC’ye kadar kullanılabilir.

Uygulama Alanları:

• Isıtma, havalandırma ve iklimlendirme sistemleri,
• Su arıtma ve dağıtım sistemleri,
• Maden sanayii,
• Gemi inşaatı ve sondaj tesisleri,
• Gıda ve kimya işletmeleri,
• Petrol ve gaz prosesleri,
• Yangın söndürme sistemleri gibi çeşitli ortamlarda kullanıma uygundur.
