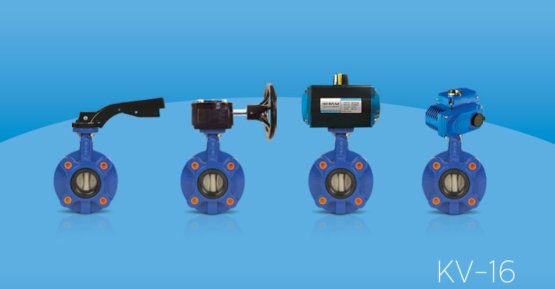

KV-16 Lug Tip Kelebek Vana

KV-16 Lug Tip Kelebek Vana, endüstriyel ve ticari uygulamalar için özel olarak tasarlanmış, verimli ve kullanışlı bir vana türüdür. Bu vananın özellikleri ve kullanım alanları aşağıda detaylandırılmıştır:

Kapama Elemanı ve İşlevi:

• Kelebek vanalarda kapama elemanı, düşey eksende yerleştirilmiş bir mil etrafında dönen bir disktir.
• Disk, monte edildiğinde kendi ekseni etrafında döner ve bu şekilde tam boru kesitini açabilir veya kapatabilir.
• Sızdırmazlık, metal klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır ve bu elemanlar vana ile boru arasındaki flanşta conta görevi de üstlenir.

Avantajları:

• Düşük basınç kaybı,
• Kolay açılıp kapanma,
• İyi sızdırmazlık,
• Hafiflik,
• Az yer kaplama.

Tasarım ve Uygulamalar:

• KV-16, DIN standartlarındaki flanşların arasına monte edilecek şekilde ve kolla çalıştırılmaya uygun olarak tasarlanmıştır.
• Vana lastiği ve disk, uygun ortama göre farklı malzemelerden seçilebilir.
• Tüm çaplar için redüktör kullanımı tavsiye edilir. DN300 ve üzeri çaplar için yalnızca redüktörlü tip üretilir.

Malzeme Yapısı ve Teknik Özellikler:

• Gövde: Sfero Döküm GGG 40.3, dayanıklılık sunar.
• Disk: Alüminyum Bronz, korozyona karşı dayanıklı.
• Conta: EPDM, geniş sıcaklık aralığında iyi sızdırmazlık sağlar.
• Mil: DN40-DN300 için SS420, DN350-DN600 için SS431.
• Bağlantı Tipi: Wafer Tip.
• Nominal Çap: DN40 (1 1/2”) – DN600 (24”).
• Basınç Değerleri: Maksimum 16 bar'a kadar dayanıklıdır.
• Sıcaklık Aralığı: Malzeme yapısına bağlı olarak -10 ºC’den 110 º

C’ye kadar kullanılabilir.

Uygulama Alanları:

• Isıtma, havalandırma ve iklimlendirme sistemleri,
• Su arıtma ve dağıtım sistemleri,
• Maden sanayii,
• Gemi inşaatı ve sondaj tesisleri,
• Gıda ve kimya işletmeleri,
• Petrol ve gaz prosesleri,
• Yangın söndürme sistemleri gibi çeşitli ortamlarda kullanıma uygundur.

Bu detaylı özellikler ve kullanım alanları, KV-16 Lug Tip Kelebek Vana'nın endüstriyel ve ticari tesislerdeki geniş uygulama yelpazesini ve verimliliğini ortaya koyar. Vananın tasarımı, malzeme yapısı ve teknik özellikleri, uzun süreli ve güvenilir kullanımı destekler.
