KV-1 Wafer Tip Kelebek Vana

KV-1 Wafer Tip Kelebek Vana, endüstriyel ve ticari uygulamalarda kullanılmak üzere tasarlanmış, verimli ve kullanışlı bir vana türüdür. Bu vananın özellikleri ve kullanım alanları aşağıda detaylandırılmıştır:

Kapama Elemanı ve İşlevi:

• Kelebek vanalarda kapama elemanı, düşey eksende yerleştirilmiş bir mil etrafında dönen bir disktir.
• Disk, monte edildiğinde kendi ekseni etrafında döner ve bu şekilde tam boru kesitini açabilir veya kapatabilir.
• Sızdırmazlık, metal klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır ve bu elemanlar vana ile boru arasındaki flanşta conta görevi de üstlenir.

Avantajları:

• Düşük basınç kaybı,
• Kolay açılıp kapanma,
• İyi sızdırmazlık,
• Hafiflik,
• Az yer kaplama.

Tasarım ve Uygulamalar:

• Ayvaz KV-1, DIN standartlarındaki flanşların arasına monte edilecek şekilde ve kolla çalıştırılmaya uygun olarak tasarlanmıştır.
• Vana mili yatay veya düşey konumda olabilir, ancak DN300 ve üzeri için yatay montaj tercih edilir.

Malzeme Yapısı ve Teknik Özellikler:

• Gövde: Dökme Demir, sağlamlık ve dayanıklılık sunar.
• Disk: AISI316 Paslanmaz Çelik, korozyona karşı dayanıklı.
• Mil: SS420, yüksek mukavemet ve korozyon direnci sunar.
• Bağlantı Tipi: Wafer Tip.
• Maksimum Çalışma Sıcaklığı: 80 °C.

Uygulama Alanları:

• Isıtma, havalandırma ve iklimlendirme sistemleri,
• Su arıtma ve dağıtım sistemleri,
• Maden sanayii,
• Gemi inşaatı ve sondaj tesisleri,
• Gıda ve kimya işletmeleri,
• Yangın söndürme sistemleri,
• Su, deniz suyu, toz, gaz, atık su ve hava gibi çeşitli ortamlarda kullanıma uygundur.

Notlar ve Aktüatör Çeşitleri:

• Tüm çaplar için

redüktörlü tip kullanılması tavsiye edilir. DN350 ve üzeri kelebek vanalarda sadece redüktörlü tip üretimi mevcuttur.

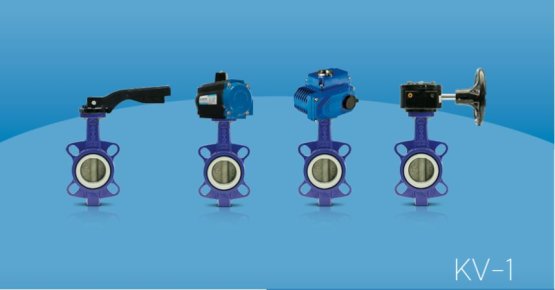

• Aktüatör Çeşitleri: El Kumandalı, Redüktörlü, Tek Etkili Pnömatik Aktüatörlü, Çift Etkili Pnömatik Aktüatörlü, Elektrik Aktüatörlü/On-Off (Manuel Kol İlaveli) seçenekleri mevcuttur. Bu çeşitlilik, farklı operasyonel ihtiyaçlara uygun esneklik sunar ve vana kullanımını kolaylaştırır.

Ayvaz KV-1 Wafer Tip Kelebek Vana'nın bu detaylı özellikleri, endüstriyel ve ticari tesislerde geniş bir uygulama yelpazesine hitap ettiğini gösterir. Vananın tasarımı, malzeme yapısı ve teknik özellikleri, uzun süreli ve güvenilir kullanımı destekler.
