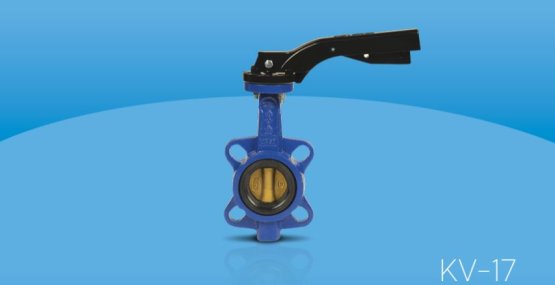

KV-17 Wafer Tip Kelebek Vana

KV-17 Wafer Tip Kelebek Vana, endüstriyel ve ticari uygulamalarda kullanılmak üzere tasarlanmış, verimli ve kullanışlı bir vana türüdür. Bu vananın özellikleri ve kullanım alanları aşağıda detaylandırılmıştır:

Kapama Elemanı ve İşlevi:

• Kelebek vanalarda kapama elemanı, düşey eksende yerleştirilmiş bir mil etrafında dönen bir disktir.
• Disk, monte edildiğinde kendi ekseni etrafında döner ve bu şekilde tam boru kesitini açabilir veya kapatabilir.
• Sızdırmazlık, metal klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır ve bu elemanlar vana ile boru arasındaki flanşta conta görevi de üstlenir.

Avantajları:

• Düşük basınç kaybı,
• Kolay açılıp kapanma,
• İyi sızdırmazlık,
• Hafiflik,
• Az yer kaplama.

Tasarım ve Uygulamalar:

• Ayvaz KV-17, DIN standartlarındaki flanşların arasına monte edilecek şekilde ve kolla çalıştırılmaya uygun olarak tasarlanmıştır.
• Vana lastiği ve disk, uygun ortama göre farklı malzemelerden seçilebilir.
• Tüm çaplar için redüktör kullanımı tavsiye edilir. DN300 ve üzeri çaplar için yalnızca redüktörlü tip üretilir.

Malzeme Yapısı ve Teknik Özellikler:

• Gövde: Sfero Döküm GGG 40.3

, dayanıklılık ve uzun ömür sunar.

• Klape: Alüminyum Bronz, korozyona karşı yüksek direnç sağlar.
• Conta: NBR (Nitril Butil Kauçuk), geniş sıcaklık ve kimyasal direnç yelpazesi sunar.
• Mil: DN40-DN300 için SS420, DN350-DN600 için SS431, mükemmel mukavemet ve dayanıklılık sağlar.
• Bağlantı Tipi: Wafer Tip, kolay montaj ve sağlam bağlantı sağlar.
• Nominal Çap: DN 40-300 (PN16), DN 350-600 (PN10).
• Basınç Değerleri: Maksimum 16 bar'a kadar dayanıklıdır.
• Sıcaklık Aralığı: Malzeme yapısına bağlı olarak -10 ºC’den 80 ºC’ye kadar kullanılabilir.

Uygulama Alanları:

• Isıtma, havalandırma ve iklimlendirme sistemleri,
• Su arıtma ve dağıtım sistemleri,
• Maden sanayii,
• Gemi inşaatı ve sondaj tesisleri,
• Gıda ve kimya işletmeleri,
• Petrol ve gaz prosesleri,
• Yangın söndürme sistemleri gibi çeşitli ortamlarda kullanıma uygundur.
