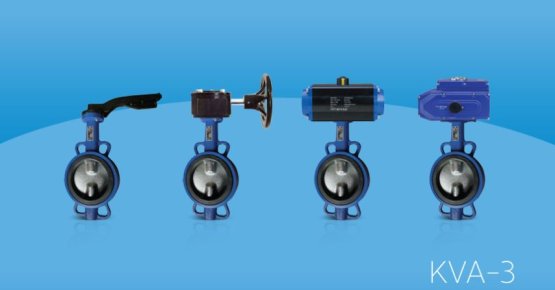

KVA-3 Wafer Tip Kelebek Vana

KVA-3 Wafer Tip Kelebek Vana, çeşitli endüstriyel ve ticari uygulamalar için özel olarak tasarlanmış, verimli ve kullanışlı bir vana türüdür. Bu vananın özellikleri ve kullanım alanları aşağıda detaylandırılmıştır:

Kapama Elemanı ve İşlevi:

• Kelebek vanalarda kapama elemanı, düşey eksende yerleştirilmiş bir mil etrafında dönen bir disktir.
• Disk, monte edildiğinde kendi ekseni etrafında döner ve bu şekilde tam boru kesitini açabilir veya kapatabilir.
• Sızdırmazlık, metal klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Bu elemanlar, vana ile boru arasındaki flanşta conta görevi de üstlenir.

Avantajları:

• Düşük basınç kaybı,
• Kolay açılıp kapanma,
• İyi sızdırmazlık,
• Hafiflik,
• Az yer kaplama.

Tasarım ve Uygulamalar:

• KVA-3, DIN standartlarındaki flanşların arasına monte edilecek şekilde ve kolla çalıştırılmaya uygun olarak tasarlanmıştır.
• Montaj sırasında diskin serbestçe hareket edip etmediği kontrol edilmelidir. Vana mili yatay veya düşey konumda olabilir.

Malzeme Yapısı ve Teknik Özellikler:

• Gövde: GG25 Pik Döküm, sağlamlık ve uzun ömür sunar.
• Klape: AISI304 Paslanmaz Çelik, korozyona karşı yüksek direnç sağlar.
• Mil: AISI 420 Paslanmaz Çelik, mükemmel mukavemet ve dayanıklılık sağlar.
• Bağlantı Tipi: Wafer Tip.
• Maksimum Çalışma Sıcak

lığı: 110 °C.

Uygulama Alanları:

• Isıtma, havalandırma ve iklimlendirme sistemleri,
• Su arıtma ve dağıtım sistemleri,
• Maden sanayii,
• Gemi inşaatı ve sondaj tesisleri,
• Şeker sanayi, gıda ve kimya işletmeleri,
• Yangın söndürme sistemleri,
• Su, toz, gaz, atık su ve hava gibi çeşitli ortamlarda kullanıma uygundur.
